Настольный сверлильный станок PROMA BV-06/400

4.0/5 rating (1 votes)

Станок устанавливается на рабочий стол и используется для: сверления, зенкования, развертывания и т.д. Подача сверла осуществляется вручную. Станок можно использовать в инструментальных и ремонтных мастерских, в малых и средних цехах, а также при серийном производстве.

Электрическое оборудование станка совместимо с электрической сетью 3/ PE/ N AC 400 V, 50 Hz

Станок в процессе работы не вызывает чрезмерные высокочастотные электромагнитные помехи. Поэтому для данного станка не установлены ограничения по использованию его при внешнем электромагнитном воздействии. К обязательным условиям правильной работы станка относится выполнение указаний по монтажу, обслуживанию и ремонту станка.

Особенности

• Удобная рукоять опускания шпинделя заканчивается пластиковым наконечником, который не дает руке скользить.
• Защитный экран настольного сверлильного станка Proma BV-25B/400 25004125 делает работу безопаснее и не закрывает обзор.
• Паз позволяет устанавливать на стол различные приспособления, что расширяет возможности станка.
• Шкала опускания шпинделя позволяет контролировать глубину сверления несквозных отверстий.
• Доступ к приводным шкивам и ремню осуществляется поднятием верхней крышки, что экономит время на обслуживание станка.
• Установка высоты сверлильной головки.
• Специальный повышенной мощности 6-ти полюсной электродвигатель.
• Специальный 6-ти полюсной электродвигатель повышенной мощности.
• Три скорости вращения шпинделя.
• Малые габариты.

Оценка шума оборудования

Заявленный средний уровень акустического давления А на рабочем месте LpAeq,T = 68+5 dB, (в соответствии с нормами EN ISO 11 202).

Устройство станка

Станок состоит из чугунного основания, круглой опоры, коробки, шпинделя, патрона, и электрического привода. Коробка шпинделя размещена в верхней точке опоры и крепиться к опоре. Опора закреплена на основании. Эти части составляют единое целое и придают конструкции устойчивость в работе.

Данным сверлильным станком необходимо управлять, находясь непосредственно перед сверлильным механизмом. Это единственное положение, которое позволяет рабочему без проблем управлять всеми рабочими элементами.

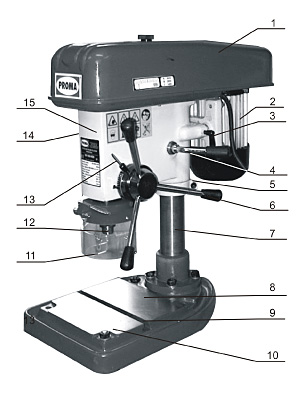

Описание станка

1. Крышка.
2. Двигатель.
3. Зажимной болт двигателя.
4. Зажимной болт для установки высоты коробки шпинделя.
5. Опорное кольцо.
6. Ручка подачи шпинделя.
7. Опора.
8. Чугунное основание.
9. Т – образный паз, 12 мм.
10. Болт для крепления к столу (нет в комплекте поставки).
11. Защитный экран.
12. Шпиндель.
13. Стопорный болт для установки глубины сверления.
14. Панель управления.
15. Коробка шпинделя.
